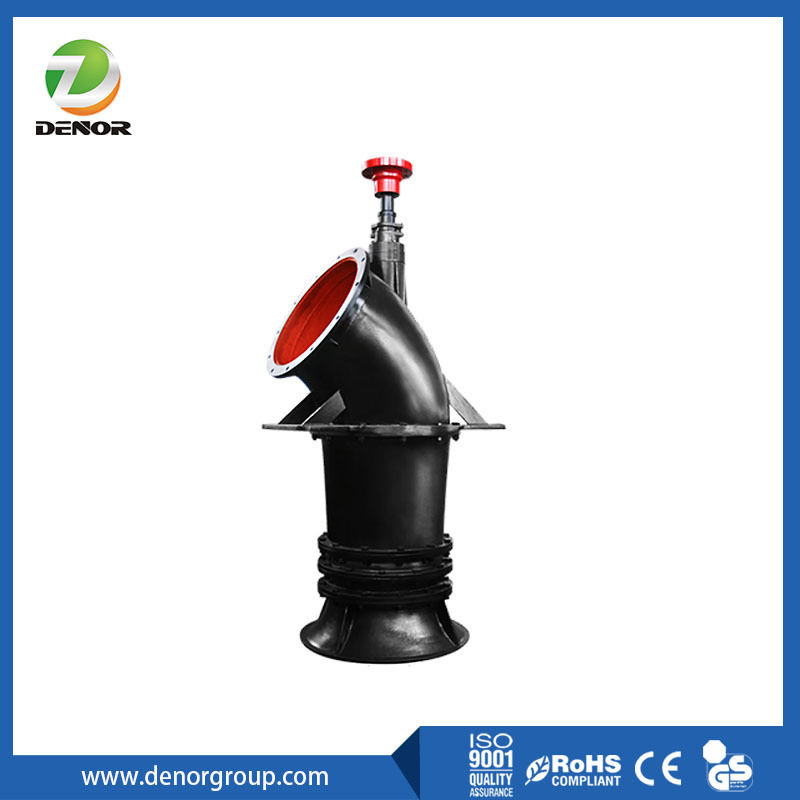

Bomba de Fluxo Axial Vertical ZLB

Bomba de Fluxo Axial Vertical ZLB

A bomba de fluxo axial vertical ZLB é uma bomba de fluxo axial de pequeno e médio porte desenvolvida pela Denor. Esta série de produtos possui um amplo espectro, bom desempenho hidráulico e estrutura inovadora, caracterizando-se por alta eficiência, bom desempenho de cavitação, fácil instalação e manutenção; e, ao mesmo tempo, combinada com a mais recente tecnologia de controle de informação, o sistema inteligente de bomba de água desenvolvido de forma independente pode ser configurado, com função de monitoramento automático.

Aplicação
Esta série de produtos pode ser usada paraágua limpa ou outros líquidos com propriedades físicas e químicas próximas a água cuja temperatura do meio de transporte não seja superior a 50ºC. São amplamente utilizados em grandes projetos de conservação de água, irrigação agrícola, transporte industrial de água. A usina termelétrica transporta água de circulação, nível de estaleiro, abastecimento e drenagem de água urbana e projetos de desvio de água.

Tabela de Parâmetros de Desempenho (baixa altura e grande vazão)

Tabela de Materiais da Configuração Padrão

Vantagens da estrutura

Padrão com rolamentos guia de borracha de alta qualidade com baixo coeficiente de atrito, absorção de vibração e especialmente adequado para bomba de fluxo axial
O rolamento guia inferior adota estrutura alongada com melhor relação comprimento-diâmetro, o que melhora muito a estabilidade das peças do rotor;
Projetado com ranhura de lubrificação suficiente e bom efeito de lubrificação de resfriamento

Fundição de precisão, raio de curvatura razoável, transição suave da passagem interna, otimização do desempenho
O design da estrutura multi-nervuras aumenta a resistência e a rigidez do corpo
Design razoável do orifício de içamento, içamento conveniente

Fundição de precisão, transição suave da passagem interna, otimização do desempenho
Estrutura de meia para fácil manutenção

Sob condições de trabalho convencionais, a nervura de radiação de calor do círculo externo irradia calor, de modo que a dificuldade de recebimento de água externa no campo é resolvida
Sob condições de trabalho especiais, aumente a radiação de calor da bobina para garantir que a unidade funcione por um longo tempo
Equipado com dispositivo de medição de vibração e medição de temperatura on-line para garantir o funcionamento seguro

Aço padrão para eixo de alta resistência, alta resistência, boa rigidez, alta velocidade crítica, garante operação confiável
E a peça combinada com rolamento guia e embalagem é fornecida com manga protetora removível, com manutenção conveniente

O projeto da teoria do fluxo 3-D e a simulação computacional CFD são adotados, com alta eficiência e ampla zona de alta eficiência, e bom desempenho de cavitação
Modelo hidráulico desenvolvido de forma independente, área de alta eficiência é ampla
Adote molde de metal, fundição de precisão


Vantagens do produto
Economia de energia de alta eficiência: o modelo hidráulico é projetado pela teoria do fluxo 3-D e calculado por simulação computacional CFD, com o melhor desempenho em teoria. Os componentes hidráulicos são feitos de molde de metal, fundidos com precisão, o molde da pá guia é usinado por CNC; a carcaça da pá guia e a peça bruta do cone de sucção são fundidas por areia de resina, o canal de fluxo sólido está em total conformidade com os desenhos de projeto, com maior eficiência e ampla zona de alta eficiência
Alta confiabilidade:o projeto do canal de entrada de fluxo é razoável, a entrada de água é uniforme sem vórtice, com funcionamento suave, a concentricidade absoluta do eixo da bomba e o excelente equilíbrio estático das peças do rotor garantem que a bomba tenha baixa vibração e baixo ruído ao funcionar em alta velocidade
Tecnologia avançada:todas as peças usando molde de metal, fundição de precisão, a qualidade das peças é confiável
Baixa manutenção:estrutura razoável, montagem e desmontagem convenientes e manutenção simples
Gerenciamento de estoque: gerenciamento de estoque razoável, curto prazo de entrega, entrega rápida
Monitoramento automático: Equipado com sistema inteligente de bomba de água desenvolvido de forma independente, com função de monitoramento automático
