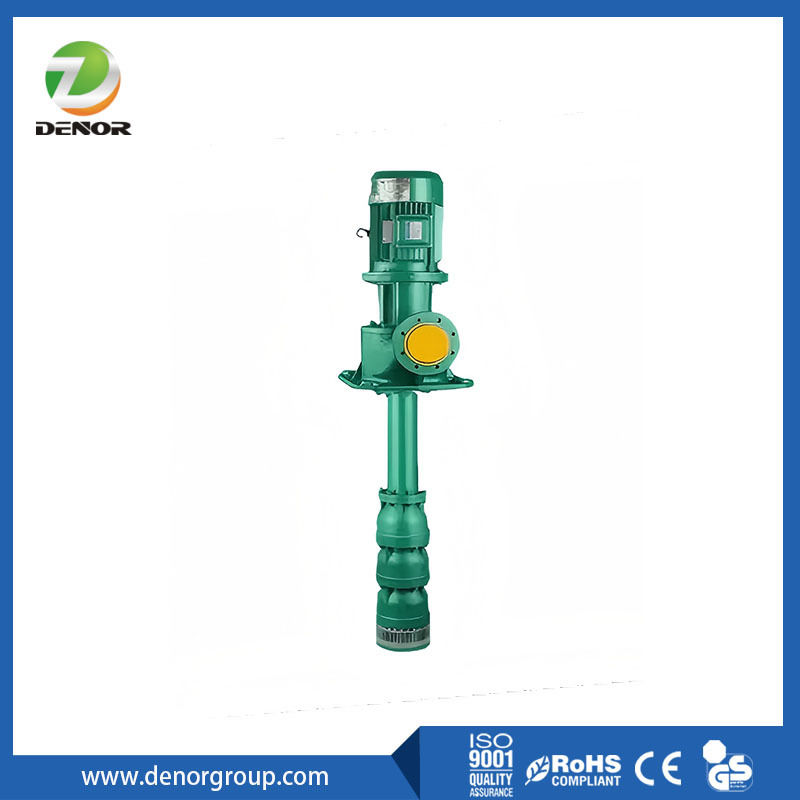

Bomba de turbina vertical de eixo de linha de vários estágios

Uma bomba de turbina de eixo de linha vertical é uma bomba centrífuga projetada para mover fluido de fontes subterrâneas profundas (como poços ou poços) ou poços profundos.

Características
Vertical: instalado verticalmente, com uma pequena pegada acima do solo.
Multiestágio: contém vários estágios do impulsionador e do difusor empilhados em série.permitindo que a bomba obtenha cabeças (pressões) muito altas a partir de grandes profundidades.
Eje de linha: A energia é transmitida de um motor situado acima do solo para as bombas submergidas através de um eixo rotativo longo e vertical (o "eje de linha").
Bomba de turbina: refere-se ao princípio de funcionamento da seção da bomba, onde os impulsionadores (como uma turbina ao contrário) e os difusores estacionários convertem eficientemente a velocidade em pressão.

Este projeto contrasta com uma bomba submersível, onde o motor também está submerso e ligado diretamente à entrada da bomba.

Como funciona
O motor acima do solo gira o eixo da linha. O eixo gira a pilha de impulsionadores dentro das tigelas estacionárias. O fluido é atraído através do sino de admissão e entra no primeiro impulsionador.Cada fase subsequente aumenta ainda mais a pressão do fluidoO fluido de alta pressão é então forçado a subir através do tubo de coluna, sai através da cabeça de descarga e entra na tubulação do sistema.

Vantagens
Alta eficiência em ambientes profundos: Otimizado para aplicações de alta cabeça e alto fluxo, especialmente de poços ou sumidouros profundos.
Facilidade de manutenção e serviço: O motor e a cabeça de descarga são facilmente acessíveis acima do solo.
Características superiores de NPSH: uma vez que o primeiro impulsionador está submerso, a bomba tem uma cabeça de sucção positiva,eliminação dos problemas de elevação de sucção e riscos de cavitação comuns às bombas centrífugas horizontais.
Robusto e fiável: concebido para uso contínuo em aplicações industriais e municipais.
Pequena pegada: o projeto vertical requer um espaço mínimo acima do solo.

Aplicações
Este tipo de bomba é útil em indústrias que exigem a extracção ou o levantamento de grandes volumes de fluido de profundidade de forma fiável:

Fornecimento de água de poços profundos: poços de água municipais, extracção de água de processo industrial.

Irrigação: Irrigação agrícola em larga escala a partir de aquíferos profundos.

Circulação e transferência: Circulação de água de arrefecimento em centrais eléctricas, refinarias e instalações de processamento químico.

Protecção contra incêndio: são utilizadas como bombas de água de incêndio fiáveis em sistemas que requerem alta pressão.

Desaguamento: Desaguamento de minas, poços profundos de obras e controle de inundações.

Ingestão de água crua: bombear água de rios, lagos ou reservatórios para as estações de tratamento.

Em resumo, a bomba de turbina vertical de eixo de linha de vários estágios é a solução para aplicações de bombeamento de carga pesada e alta, onde a confiabilidade, a capacidade de manutenção e o desempenho são críticos.
