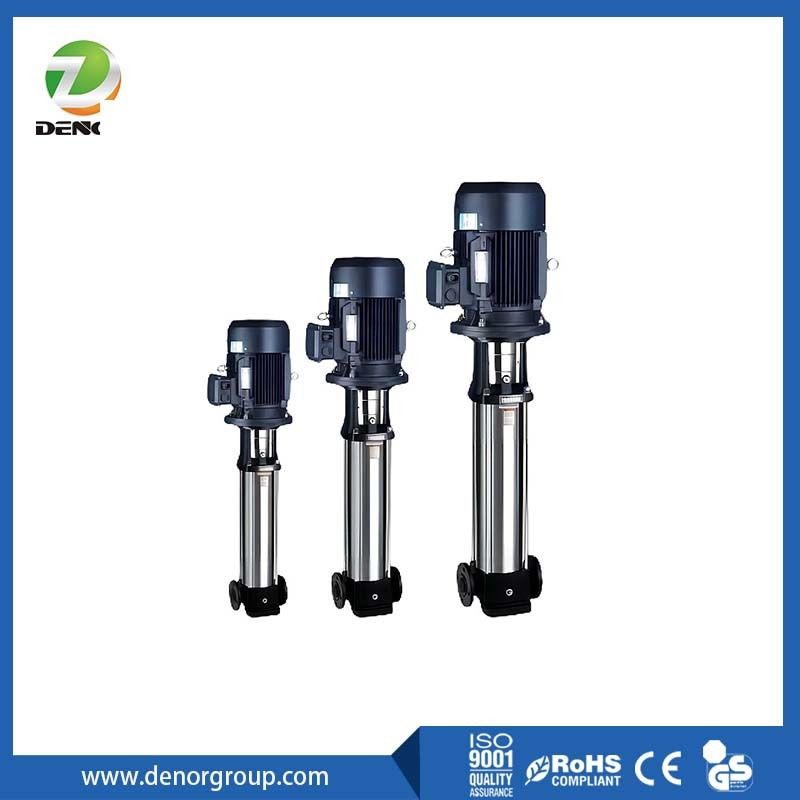

Bomba Multiestágio Vertical CDL/CDLF

A bomba centrífuga multiestágio vertical Denor CDL/CDLF atinge alta altura manométrica conectando impulsores multiestágios em série, o que é adequado para cenários com requisitos de alta pressão de líquido. Os campos comuns incluem o fornecimento secundário de água para edifícios residenciais e de escritórios de vários andares, resolvendo o problema da pressão de água insuficiente nos andares e garantindo uma pressão de água estável.

A CDL/CDLF bombas multiestágio verticais são projetadas para uma variedade de aplicações, desde o bombeamento de água potável até o bombeamento de líquidos industriais. Aplicado para líquidos em diferentes temperaturas, diferentes vazões nominais, diferentes faixas de pressão.
CDL é adequado para líquidos não corrosivos.
CDLF é adequado para líquidos ligeiramente corrosivos.

As bombas Denor CDL/CDLF adotam um novo tipo de tecnologia de vedação para desmontar facilmente a vedação mecânica do invólucro de aço inoxidável. Além disso, esta máquina é acionada por um motor elétrico padrão. O eixo de saída do motor se conecta diretamente com o eixo da bomba através de um acoplamento. O cilindro resistente à pressão e os componentes de passagem de fluxo são fixados entre a cabeça da bomba e a seção de entrada e saída com parafusos de fixação. A entrada e a saída estão localizadas na parte inferior da bomba no mesmo plano. Este tipo de bomba pode ser equipado com um protetor inteligente para evitar efetivamente a operação a seco, a falta de fase e a sobrecarga.

Em resumo, a bomba centrífuga multiestágio vertical Denor CDL/CDLF oferece uma solução poderosa e eficiente para transporte e circulação de água. Seu desempenho de alta tensão, design compacto e desempenho confiável a tornam a escolha preferida para aplicações industriais, comerciais e residenciais. É uma escolha ideal para abastecimento de água em edifícios altos, processos industriais de alta pressão e sistemas de energia.

Significado do modelo:

Tome 50 CDLF 18-15x6 como exemplo:
50 --- Diâmetro de entrada e saída (mm)
CDL --- Bomba de tubulação multiestágio vertical
F --- As peças de passagem de fluxo são de aço inoxidável

18 --- Vazão (m³/h)
15 --- Altura manométrica (m)
6 --- Número de estágios

Aplicação:

1. Abastecimento de água: Filtração e transporte de estações de tratamento de água, entrega de água distrital de estações de tratamento de água, pressurização de tubulação principal, pressurização de edifícios altos.
2. Pressurização industrial: Sistema de água de processo, sistema de limpeza, sistema de lavagem de alta pressão, sistema de combate a incêndios.
3. Transporte de líquidos industriais: Sistemas de refrigeração e ar condicionado, água de alimentação de caldeiras e sistemas de condensação, máquinas-ferramentas, transporte de meios ácidos e alcalinos.
4. Tratamento de água: Sistemas de ultrafiltração, sistemas de osmose reversa, sistemas de destilação, separadores e sistemas de tratamento de água para piscinas.
5. Irrigação: Irrigação de terras agrícolas, irrigação por aspersão, irrigação por gotejamento.

6. Combate a incêndios.

Característica:

1. Adota um excelente modelo hidráulico e tecnologia de fabricação avançada, o que melhora muito o desempenho e a vida útil da bomba.
2. Esta máquina usa vedações mecânicas feitas de metal duro e borracha fluorada para a vedação do eixo, o que pode melhorar a confiabilidade da operação da bomba e a temperatura do meio de transporte.
3. A parte de transbordamento da máquina é feita de estampagem e soldagem de chapa de aço inoxidável, tornando a bomba adequada para meios ligeiramente corrosivos.
4. Com estrutura compacta, tamanho pequeno, peso leve, baixo ruído, efeito significativo de economia de energia e manutenção conveniente.
5. A entrada e a saída de água da bomba centrífuga CDL/CDLF estão localizadas na mesma linha horizontal do assento da bomba, que pode ser usada diretamente na tubulação.
6. Esta máquina utiliza motor padrão, e os usuários podem facilmente equipar o motor de acordo com suas necessidades.
7. Protetores inteligentes podem ser equipados de acordo com as necessidades do usuário para proteger efetivamente a bomba contra funcionamento a seco, falta de fase e sobrecarga.

Dados de parâmetros:

Modelo	Potência	Vazão	1	1.2	1.6	2	2.4	2.8	3.2	3.5
	(KW)	(m3/h)
CDL2.2	0.37	H(m)	18	17	16	15	13	12	10	8
CDL2.3	0.37	H(m)	27	26	24	22	20	18	15	12
CDL2.4	0.55	H(m)	36	35	33	30	26	24	20	16
CDL2.5	0.55	H(m)	45	43	40	37	33	30	24	20
CDL2.6	0.75	H(m)	53	52	50	45	40	36	30	24
CDL2.7	0.75	H(m)	63	61	57	52	47	41	35	28
CDL2.9	1.1	H(m)	80	78	73	67	61	54	45	37
CDL2.11	1.1	H(m)	98	95	89	82	73	64	54	44
CDL2.13	1.5	H(m)	116	114	106	98	89	78	65	52
CDL2.15	1.5	H(m)	134	130	123	112	100	90	73	60
CDL2.18	2.2	H(m)	161	157	148	136	121	108	91	76
CDL2.22	2.2	H(m)	197	192	180	165	148	130	110	90
CDL2.26	2.2	H(m)	232	228	214	198	179	158	130	110
