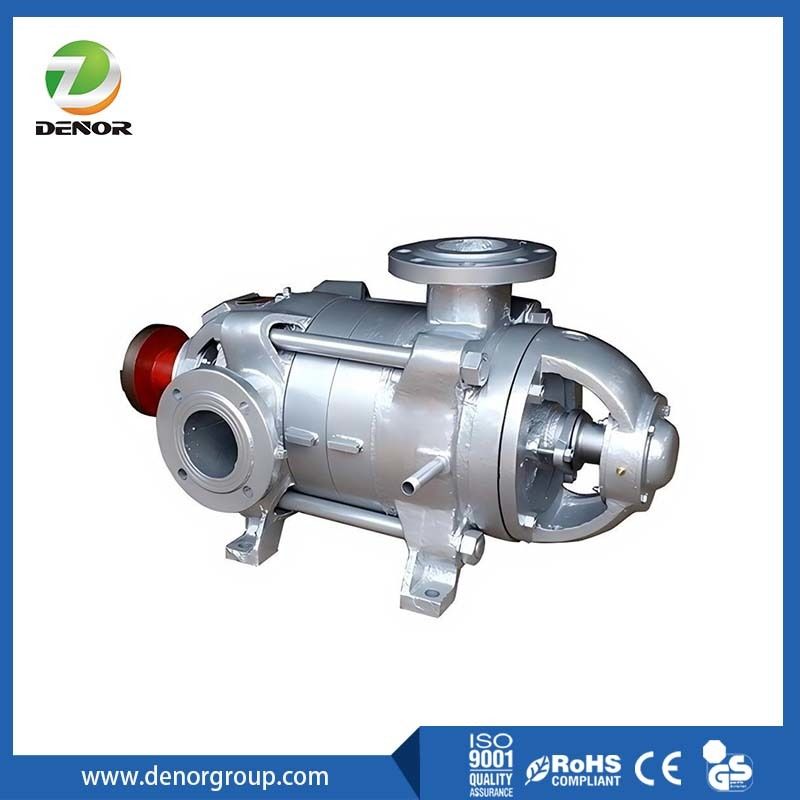

Bomba Centrífuga Multiestágio Horizontal DF

DFBomba Centrífuga Multiestágio Horizontal é uma bomba centrífuga química resistente à corrosão, de estágio único, multiestágio e segmentada, adequada para transportar líquidos resistentes à corrosão sem partículas sólidas. A temperatura do meio de transporte é de -20℃~105℃, e a pressão de entrada admissível é de 0,6MPa. Existem dois tipos de materiais para as partes de fluxo da bomba: aço fundido e aço inoxidável fundido. Ao encomendar, o material e o tipo de vedação da bomba devem ser selecionados razoavelmente de acordo com o nome, concentração, pressão de entrada, temperatura de operação e grau de corrosão do material e estrutura da bomba.

DF HorizontalBombas Centrífugas Multiestágio são uma série de bombas centrífugas de sucção única, montadas horizontalmente, projetadas para transportar água limpa ou líquidos corrosivos sem partículas sólidas, alcançando alta altura manométrica usando múltiplos rotores em série. Elas são construídas com carcaças seccionais, entradas horizontais e saídas verticais, com a designação DF indicando uma bomba adequada para líquidos corrosivos, frequentemente feita de aço inoxidável.

1. Parte do estator: É composta pelo corpo da bomba (seção de entrada e saída de água, seção intermediária), palhetas guia, etc., que são fixadas por parafusos através de tirantes, formando assim uma câmara de trabalho selada.
2. Parte do rotor: É composta por um eixo, um rotor, uma luva do eixo e um dispositivo de disco de balanceamento. Através da transmissão do eixo, o rotor é acionado para girar para gerar força centrífuga, impulsionando assim o fluxo do meio.
3. Parte do rolamento: É composta pelo corpo do rolamento, rolamento e gaxeta do rolamento. O rolamento desempenha o papel de suportar o eixo e garante a operação normal e estável do eixo.
4. Parte de vedação: Dividida em vedações de gaxeta e vedações mecânicas, as vedações de gaxeta são usadas principalmente em ocasiões onde os requisitos de vazamento não são rigorosos ou o meio contém partículas sólidas, enquanto as vedações mecânicas são adequadas para condições de alta temperatura, alta pressão e corrosivas, com requisitos rigorosos em relação ao vazamento. No caso da bomba, ambas as vedações desempenham um papel na vedação das duas extremidades da bomba, impedindo a saída do meio na bomba e também garantindo a vedação da bomba.

Estrutura:

1. Abastecimento de água urbano e aumento de pressão.
2. Sistema de circulação industrial e sistema de processamento.
3. Abastecimento de água para caldeiras, sistema de condensação, edifícios altos ou sistema de combate a incêndios.
4. Transferência de água a longa distância.
5. ​​​​Sistema de água de resfriamento.
