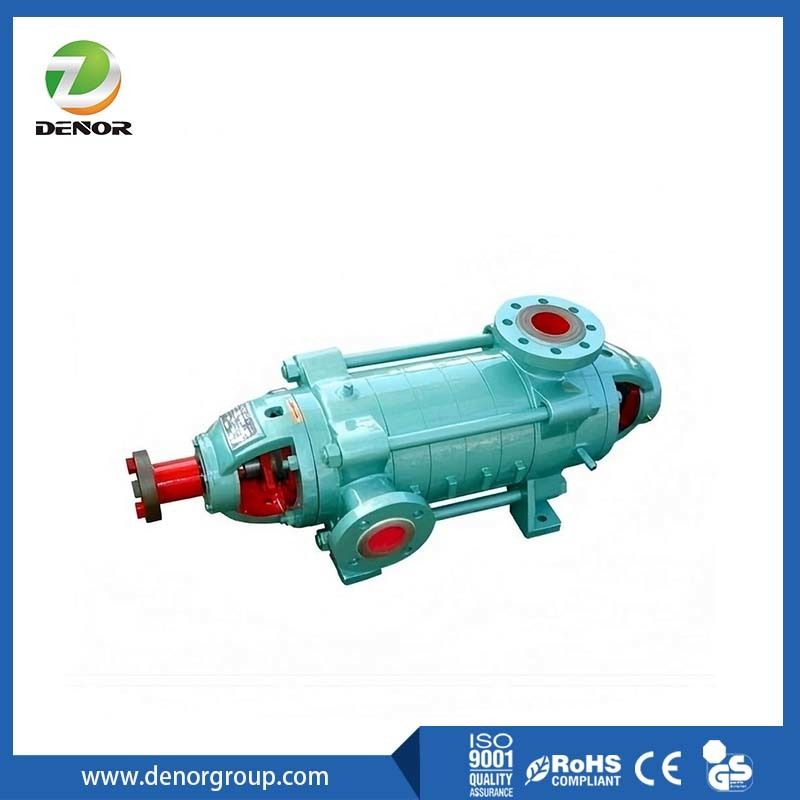

Bomba centrífuga horizontal multiestágio MD
A bomba centrífuga multiestágio horizontal da série MD é uma bomba centrífuga multiestágio horizontal de sucção única. Adota o modelo hidráulico de produtos de alta eficiência e economia de energia recomendados pelo país e está em posição de liderança na indústria. Possui as vantagens de alta eficiência, ampla faixa de desempenho, operação segura e estável, baixo ruído, longa vida útil: instalação e manutenção convenientes.
Significado do modelo e condições aplicáveis de mineração resistente ao desgaste do tipo MDbomba centrífuga multiestágio:
Por exemplo: MD155-67x9
MD—é uma bomba centrífuga multiestágio para mineração
155—A vazão do ponto de projeto da bomba é de 155m3/h
67—é o ponto de projeto de estágio único da bomba com uma altura de 67m
9—O número de estágios da bomba é 9
Série D é aplicável para obras de abastecimento e drenagem de água em minas, fábricas e cidades. A temperatura dos líquidos não deve ultrapassar 80℃.
Série MD a bomba centrífuga horizontal multiestágio pode ser aplicada para transportar o meio com o teor de partículas inferior a 1,5% e tamanho de partícula não superior a 0,5 mm. Especialmente oferecido para água de mina neutra e outros esgotos semelhantes. A temperatura do líquido deve estar entre -20℃ e 80℃.
Série DF pode ser usado para transportar líquidos corrosivos que não contenham partículas sólidas. Faixa de temperatura do líquido: -20℃-105℃
Série DG é aplicável para abastecimento de água em caldeiras de baixa/média/sub-alta pressão, bem como para abastecimento e drenagem de água de alta pressão em fábricas ou cidades. Faixa de temperatura do líquido: -20℃-150℃
Aplicação:
A bomba de água centrífuga da série MD é usada para transportar água mineral neutra (tamanho de partícula inferior a 0,5 mm) e outros esgotos semelhantes com um teor de partículas sólidas de no máximo 1,5%, e a temperatura do meio transportado não é superior a 80 ℃, adequado para usinas siderúrgicas, drenagem de minas, transporte de esgoto e outras ocasiões.
1. Em condições de água limpa (com partículas sólidas inferiores a 0,1%), não há grandes reparos após 5000 horas de operação, e a queda de eficiência não excede 6%;
2. Sob a condição de esgoto contendo partículas sólidas de menos de 0,1% a 1%, operação por 3000h sem grandes reparos, a queda de eficiência não excede 5%;
3. Sob a condição de esgoto contendo partículas sólidas de 1 a 1,5%, operação por 2000h sem grandes reparos, a queda de eficiência não excede 6%.
Estrutura:
1. A parte do estator é composta principalmente de seção frontal, seção intermediária, palheta guia, seção traseira, estrutura do rolamento, tampa da câmara de equilíbrio e outras peças que são integradas com varetas e porcas. Ambos os lados da seção frontal e da seção traseira são fixados na base da bomba com parafusos e porcas.
2. Os componentes do rotor são compostos principalmente pelo impulsor, luva de parada do impulsor, luva de parada de equilíbrio, disco de equilíbrio e peças da luva do eixo que são apertadas com pequenas porcas redondas e fixadas no eixo com chavetas planas para evitar a rotação. Todo o rotor é suportado em rolamentos em ambas as extremidades. O rotor é conectado diretamente ao motor elétrico com um acoplamento de pino elástico.
3. Para compensar a expansão, uma almofada dentada é instalada entre o último estágio e o bloco de equilíbrio. Esta peça deve ser substituída quando a bomba for revisada.
4. A bomba centrífuga multiestágio resistente ao desgaste para mineração usa um dispositivo de equilíbrio hidráulico de disco que pode equilibrar completa e automaticamente a força axial. O dispositivo é composto por quatro partes: uma placa de equilíbrio, um disco de equilíbrio, uma luva de equilíbrio e uma luva de parada de equilíbrio.
Dados de parâmetros:
| Taxa de fluxo |
3,7-1350m3/h |
| Altura |
49-1800m |
| Eficiência |
32%-84% |
| Peso |
78-3750kg |
| Potência do motor |
3-1120kw |
| Margem de cavitação |
2,0-7,0m |
